Оформить заказ- Производитель: Detron
- Код Товара: GFA-200HII
- Артикул: GFA-200HII
- Наличие: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основные характеристики
Все характеристики
Диаметр стола, мм:
200
Диаметр отверстия шпинделя, мм:
40
Диапазон наклона:
-30°~+120°
Способ зажима:
пневматический/гидравлический
Момент зажима (поворот), Н·м:
300
- Обзор товара
- Характеристики
Описание

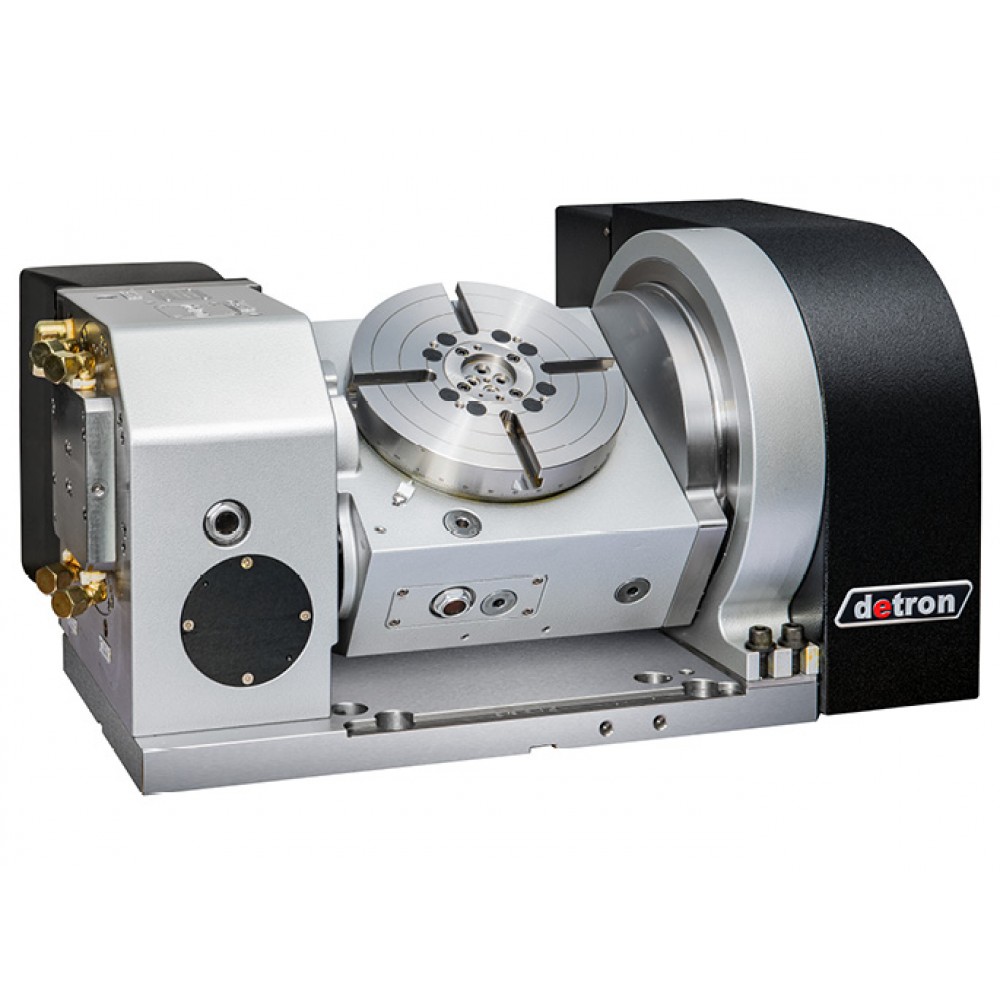

Поворотный стол 5-осевой GFA-200HII — среднеразмерный стол производства Detron. Ключевые параметры: планшайба Ø200 мм, сквозное отверстие Ø40 мм под пруток или длинный вал, момент зажима 300 Н·м, по оси наклона 450 Н·м, максимальная скорость 33.3 об/мин. Привод построен на прецизионной червячной паре с регулируемым зазором — проверенное решение с высокой удерживающей способностью и ремонтопригодностью. Фиксация оси — комбинированный пневмо/гидравлический, что задаёт жёсткость реза и требования к обвязке станка. Наклонная люлька с диапазоном -30°~+120° раскрывает деталь под инструмент с пяти сторон. Масса стола 180 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Наклонно-поворотный стол добавляет станку сразу две управляемые оси — поворот планшайбы и наклон люльки, — открывая полноценную 5-осевую обработку. Диапазон наклона -30°~+120° позволяет вывести под инструмент боковые и обратные поверхности детали без её переустановки. За один установ обрабатываются лопатки, крыльчатки, штампы, пресс-формы и корпусные детали сложной геометрии — снижается накопленная погрешность базирования и сокращается число операций.
Преимущества
- Широкий выбор поворотных вводов позволяет подвести гидравлику и пневматику к оснастке
- Закалённый вал червяка и бронзовое колесо работают в паре с минимальным износом
- Усиленный корпус и двойная опора шпинделя обеспечивают стабильность при силовом резании
Как использовать
Трунион устанавливают на стол станка, выверяют ось наклона и ось вращения по контрольной оправке, подключают оба серводвигателя к ЧПК. Гидравлику зажима обеих осей подводят через встроенный поворотный ввод; проверяют номинальное давление станции. Деталь закрепляют в центре люльки на планшайбе, в управляющей программе связывают поворот и наклон; при позиционировании зажим по обеим осям срабатывает автоматически. Перед чистовыми проходами контролируют биение и повторно проверяют нулевые точки обеих осей, а для тяжёлых заготовок соблюдают допустимый момент инерции.
Возможные сложности и их решение
- Перегрев при длительной непрерывной работе. Соблюдайте допустимую скорость и момент инерции заготовки; для интенсивных режимов выбирайте модель с большим передаточным числом или сервомотором большей мощности.
- Потеря точности деления со временем. Отрегулируйте зазор в червячной паре согласно инструкции: конструкция с регулируемым зазором позволяет компенсировать естественный износ без замены узла.
Вопросы и ответы
- Как подключается гидравлика к вращающейся оснастке? Через встроенный поворотный ввод (rotary joint) с несколькими портами — количество портов указано в характеристиках конкретной модели.
- Какой серводвигатель подходит к этой модели? В характеристиках указан рекомендованный привод (напр. Fanuc αi-серии); совместимы также приводы Siemens, Mitsubishi, Yaskawa при соответствующей настройке.
Характеристики
- Диаметр стола: 200 мм
- Диаметр отверстия шпинделя: 40 мм
- Способ зажима: пневм./гидр.
- Момент зажима (поворот): 300 Н·м
- Момент зажима (наклон): 450 Н·м
- Макс. скорость (поворот): 33.3 об/мин
- Диапазон наклона: -30°~+120°
- Масса: 180 кг
- Серводвигатель: —
Характеристики
Поворотные столы
Диаметр стола, мм
200
Диаметр отверстия шпинделя, мм
40
Диапазон наклона
-30°~+120°
Способ зажима
пневматический/гидравлический
Момент зажима (поворот), Н·м
300
Момент зажима (наклон), Н·м
450
Макс. скорость вращения, об/мин
33.3
Масса, кг
180
Сервомотор
—
