Основные характеристики
Все характеристики
Диаметр стола, мм:
170
Диаметр отверстия шпинделя, мм:
40
Диапазон наклона:
-30°~+120°
Способ зажима:
пневматический
Макс. скорость вращения, об/мин:
250
- Обзор товара
- Характеристики
Описание

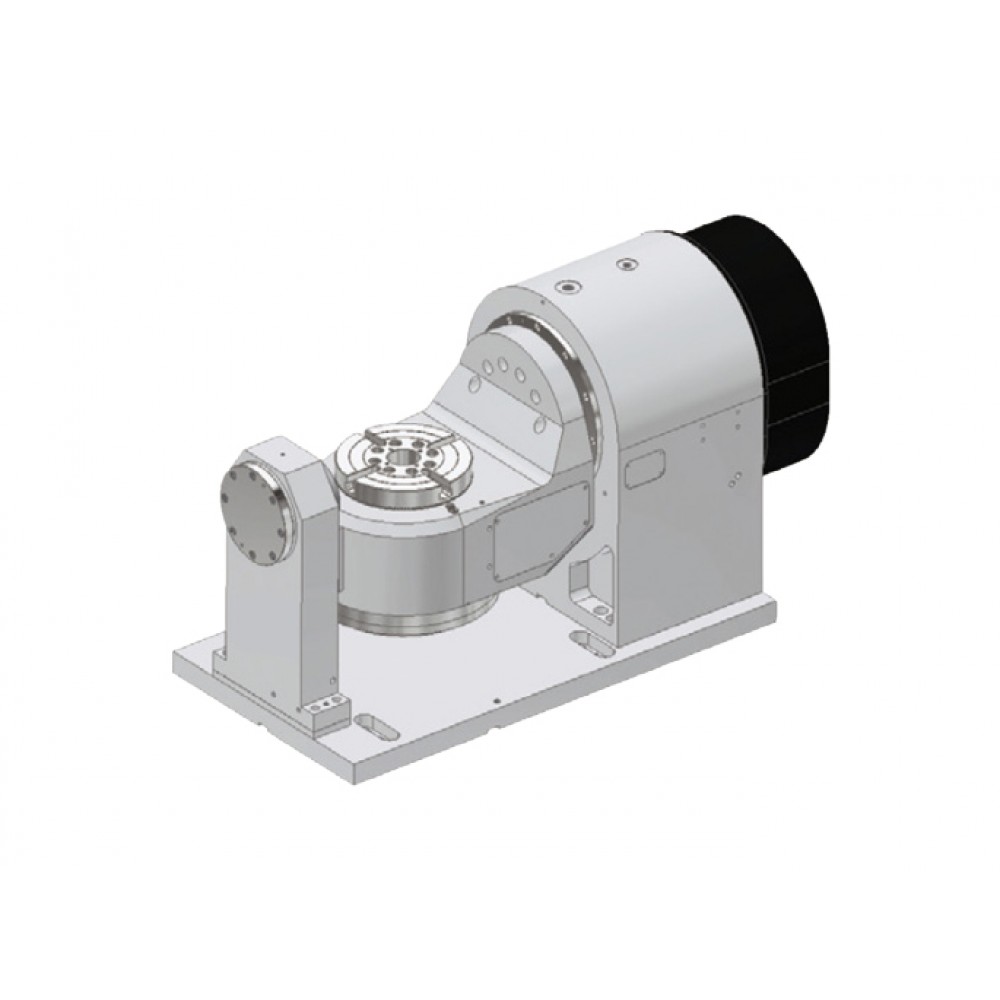

Поворотный стол 5-осевой DTFE-170P — среднеразмерный стол производства Detron. Ключевые параметры: планшайба Ø170 мм, сквозное отверстие Ø40 мм под пруток или длинный вал, максимальная скорость 250 об/мин. Стол построен на прямом приводе (Direct Drive): отсутствие червячной пары исключает мёртвый ход и даёт высокую динамику разгона и торможения. Фиксация оси — пневматический, что задаёт жёсткость реза и требования к обвязке станка. Наклонная люлька с диапазоном +30°~-120° раскрывает деталь под инструмент с пяти сторон. Масса стола 336 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Наклонно-поворотный стол добавляет станку сразу две управляемые оси — поворот планшайбы и наклон люльки, — открывая полноценную 5-осевую обработку. Диапазон наклона +30°~-120° позволяет вывести под инструмент боковые и обратные поверхности детали без её переустановки. За один установ обрабатываются лопатки, крыльчатки, штампы, пресс-формы и корпусные детали сложной геометрии — снижается накопленная погрешность базирования и сокращается число операций.
Преимущества
- Закалённый вал червяка и бронзовое колесо работают в паре с минимальным износом
- Усиленный корпус и двойная опора шпинделя обеспечивают стабильность при силовом резании
- Жёсткая конструкция плиты и шпинделя выдерживает ударные нагрузки при черновой обработке
Как использовать
Трунион устанавливают на стол станка, выверяют ось наклона и ось вращения по контрольной оправке, подключают оба серводвигателя к ЧПК. Деталь закрепляют в центре люльки на планшайбе, в управляющей программе связывают поворот и наклон; при позиционировании зажим по обеим осям срабатывает автоматически. Перед чистовыми проходами контролируют биение и повторно проверяют нулевые точки обеих осей, а для тяжёлых заготовок соблюдают допустимый момент инерции.
Возможные сложности и их решение
- Потеря точности деления со временем. Отрегулируйте зазор в червячной паре согласно инструкции: конструкция с регулируемым зазором позволяет компенсировать естественный износ без замены узла.
- Перегрев при длительной непрерывной работе. Соблюдайте допустимую скорость и момент инерции заготовки; для интенсивных режимов выбирайте модель с большим передаточным числом или сервомотором большей мощности.
Вопросы и ответы
- Какая точность позиционирования достижима? Паспортная точность указана в характеристиках в угловых секундах; реальная точность зависит от жёсткости всей технологической системы.
- Нужен ли отдельный контроллер? Стол управляется как дополнительная ось ЧПК станка; для автономной работы предлагается опциональный одноосевой контроллер.
Характеристики
- Диаметр стола: 170 мм
- Диаметр отверстия шпинделя: 40 мм
- Способ зажима: пневм. 0.6-0.7МПа
- Макс. скорость (поворот): 250 об/мин
- Диапазон наклона: +30°~-120°
- Точность позиционирования: 20 угл.сек
- Повторяемость: 4 угл.сек
- Масса: 336 кг
- Серводвигатель: Direct Drive
Характеристики
Поворотные столы
Диаметр стола, мм
170
Диаметр отверстия шпинделя, мм
40
Диапазон наклона
-30°~+120°
Способ зажима
пневматический
Макс. скорость вращения, об/мин
250
Точность позиционирования, угл. сек
20
Повторяемость, угл. сек
4
Масса, кг
336
Сервомотор
Direct Drive
