Основные характеристики
Все характеристики
Диаметр стола, мм:
100
Диаметр отверстия шпинделя, мм:
40
Способ зажима:
пневматический
Макс. скорость вращения, об/мин:
3
Передаточное число:
1/120
- Обзор товара
- Характеристики
Описание

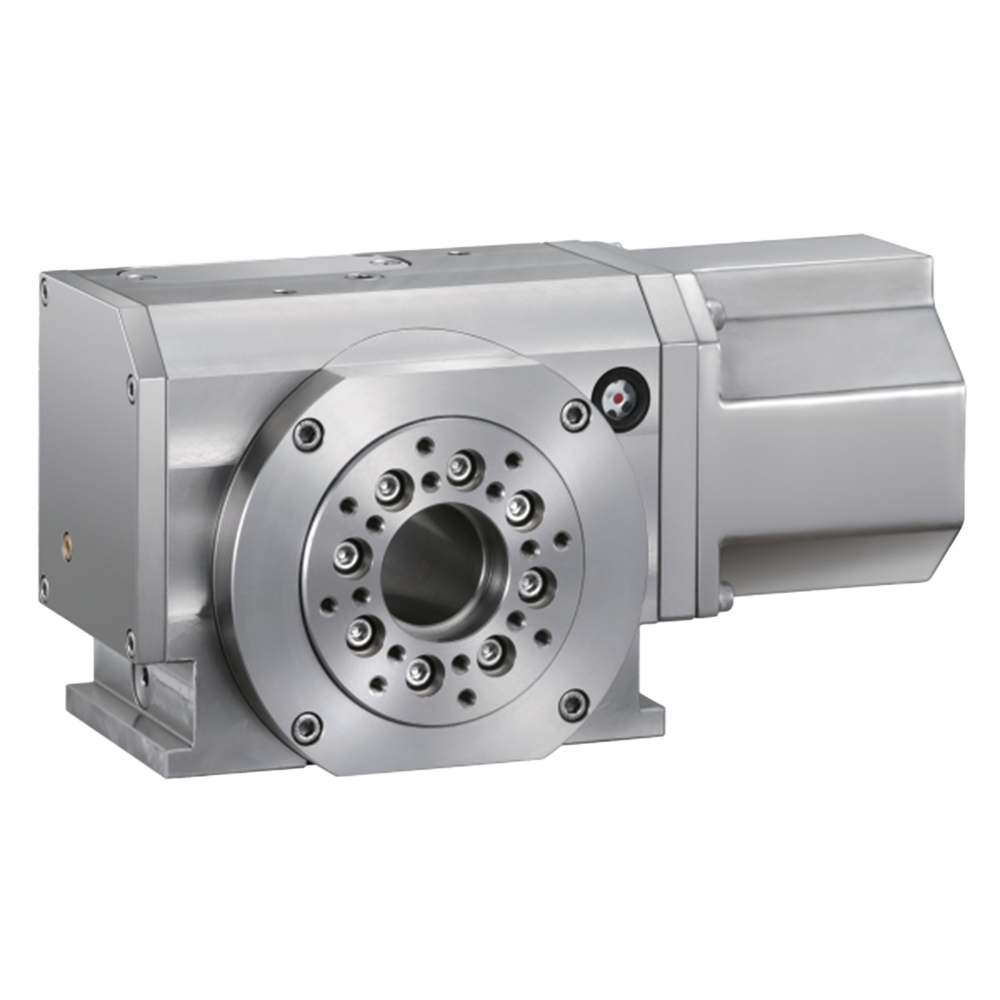

Поворотный стол 4-осевой DM100AVxx — компактный стол производства Kitagawa. Ключевые параметры: планшайба Ø100 мм, сквозное отверстие Ø40 мм под пруток или длинный вал, максимальная скорость 3 об/мин. Привод построен на прецизионной червячной паре с регулируемым зазором — проверенное решение с высокой удерживающей способностью и ремонтопригодностью. Фиксация оси — пневматический, что задаёт жёсткость реза и требования к обвязке станка. Исполнение с защитой IP68 рассчитано на работу в ванне проволочно-вырезного электроэрозионного станка. Масса стола 20 кг — учитывайте её при выборе грузоподъёмности стола станка.
Назначение
Стол превращает 3-осевой обрабатывающий центр в 4-осевой, добавляя управляемую поворотную координату (A или B). Компактные габариты позволяют разместить стол даже на небольшом станке 30-го конуса и обрабатывать мелкие точные детали — валики, штуцеры, зубчатые венцы. Сквозное отверстие Ø40 мм даёт прутковую подачу и обработку длинных валов насквозь. Модель ориентирована на электроэрозионную резку деталей сложного профиля в водной среде.
Преимущества
- Усиленный корпус и двойная опора шпинделя обеспечивают стабильность при силовом резании
- Жёсткая конструкция плиты и шпинделя выдерживает ударные нагрузки при черновой обработке
- Широкий выбор поворотных вводов позволяет подвести гидравлику и пневматику к оснастке
Как использовать
Стол крепят к столу станка по Т-пазам или через переходную плиту, выверяют планшайбу по индикатору до паспортного биения и подключают серводвигатель к ЧПК как дополнительную ось. Линию сжатого воздуха подводят через поворотный ввод; контролируют давление в цепи зажима по манометру. После выхода в ноль заготовку базируют в патроне или на оснастке, задают углы поворота в управляющей программе; зажим оси срабатывает автоматически на каждом кадре обработки. Периодически проверяют зазор в передаче и уровень смазки — это сохраняет точность деления на долгий срок.
Возможные сложности и их решение
- Перегрев при длительной непрерывной работе. Соблюдайте допустимую скорость и момент инерции заготовки; для интенсивных режимов выбирайте модель с большим передаточным числом или сервомотором большей мощности.
- Потеря точности деления со временем. Отрегулируйте зазор в червячной паре согласно инструкции: конструкция с регулируемым зазором позволяет компенсировать естественный износ без замены узла.
Вопросы и ответы
- Какая точность позиционирования достижима? Паспортная точность указана в характеристиках в угловых секундах; реальная точность зависит от жёсткости всей технологической системы.
- Нужен ли отдельный контроллер? Стол управляется как дополнительная ось ЧПК станка; для автономной работы предлагается опциональный одноосевой контроллер.
Характеристики
- Диаметр стола: 100 мм
- Диаметр отверстия шпинделя: 40 мм
- Способ зажима: пневм.
- Макс. скорость вращения: 3 об/мин
- Передаточное число: 1/120
- Точность позиционирования: 30 угл.сек
- Повторяемость: 5 угл.сек
- Масса: 20 кг
- Серводвигатель: ai0.5/4000-B
Характеристики
Поворотные столы
Диаметр стола, мм
100
Диаметр отверстия шпинделя, мм
40
Способ зажима
пневматический
Макс. скорость вращения, об/мин
3
Передаточное число
1/120
Точность позиционирования, угл. сек
30
Повторяемость, угл. сек
5
Масса, кг
20
Сервомотор
ai0.5/4000-B
