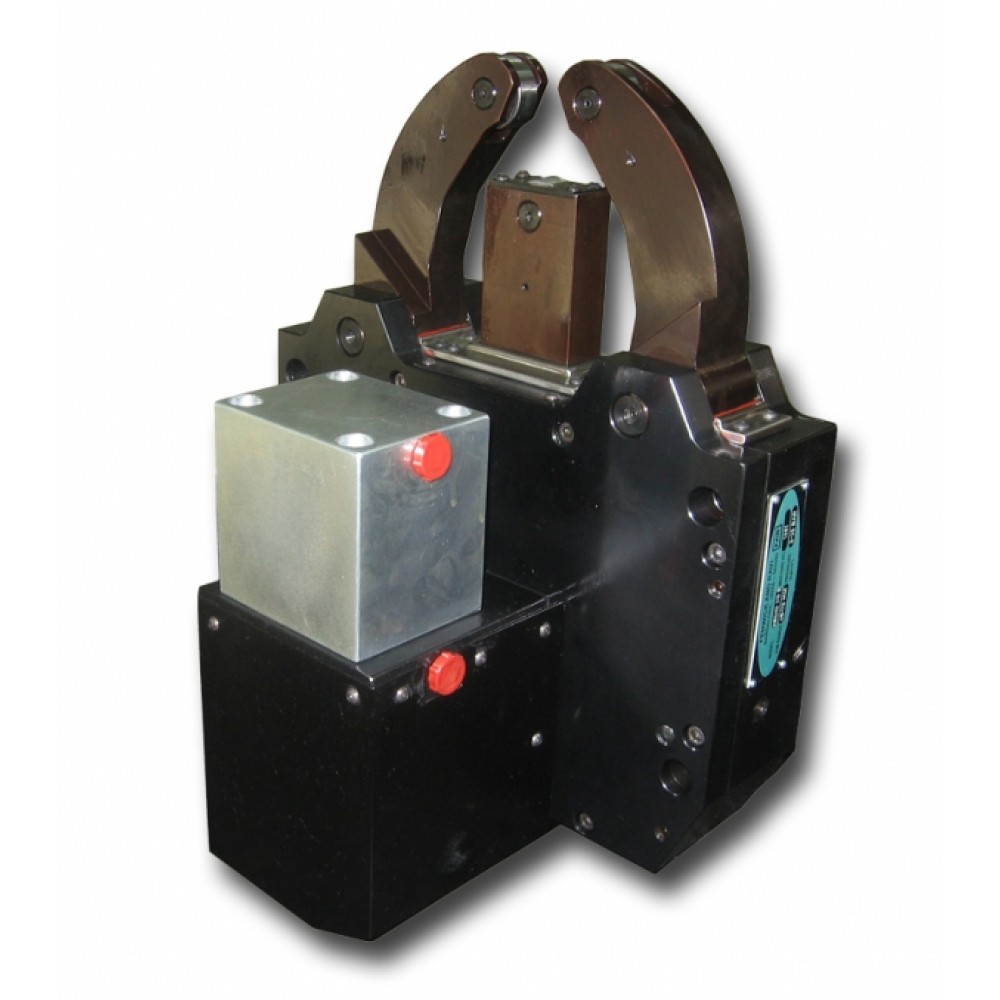

Люнет токарный самоцентрирующийся KRSHS315D с диапазоном Ø 40–70 мм

Люнет токарный KRSHS315D производства Kitagawa — самоцентрирующийся токарный люнет с рабочим диапазоном Ø 40–70 мм. Механизм без пружин снижает износ и сохраняет точность даже при переменном давлении зажима. Узкие низкопрофильные рычаги рассчитаны на поддержку шеек коленчатых валов и деталей со смещённой осью.

Приводной цилиндр вынесен сбоку корпуса, что заметно сокращает габарит по длине и позволяет ставить люнет там, где сзади мешают ограждения или элементы станка. Каждый из трёх роликов развивает усилие поджима до 5,0 кН, что удерживает вал от прогиба и вибрации даже при силовом резании. Точность центрирования по всему диапазону — 0,04 мм при повторяемости 0,01 мм. Масса люнета — около 50 кг.

Предназначен для дополнительной опоры длинных и нежёстких валов, труб и прутков при токарной обработке — точении наружных и внутренних диаметров, подрезке торцов, сверлении. Максимальная линейная скорость ролика — 500 м/мин, поэтому опору можно держать и на высоких оборотах шпинделя.

Три ролика под 120° работают на растяжение к общему центру: чем больше усилие резания, тем стабильнее удерживается ось детали, а обработанная поверхность выходит без огранки и следов дробления.

• Самоцентрирующаяся конструкция с автоматической подстройкой роликов
• Точность центрирования 0,04 мм по всему диапазону
• Рабочий диапазон зажима Ø 40–70 мм
• Закалённые ролики и корпус для длительного срока службы

Закрепите люнет на направляющей станины или суппорте и грубо выставьте его корпус по оси шпинделя. Разместите вал так, чтобы поддерживаемый диаметр попадал в рабочий диапазон Ø 40–70 мм, и подайте рабочее давление на цилиндр — три ролика синхронно сойдутся к центру и обожмут заготовку. Проверьте радиальное биение индикатором, при необходимости подкорректируйте поджим, и только затем начинайте проходы. В следящем режиме люнет перемещается вслед за резцом, непрерывно поддерживая деталь у зоны резания.

• Следы от роликов на чистовой поверхности: Снизьте усилие зажима до минимально достаточного и примените ролики с более широкой опорной дорожкой.
• Попадание стружки под ролики: Используйте комплект скребков (защиту от стружки) и продувку сжатым воздухом в зоне контакта.

• Подходит ли люнет для подвижного (следящего) применения? Да, конструкция рассчитана как на неподвижную установку, так и на работу в следящем режиме вслед за суппортом.
• Как защитить ролики от стружки? Штатный комплект скребков и подвод сжатого воздуха предотвращают попадание стружки в зону контакта.

• Диапазон центрирования: 40–70 мм
• Макс. усилие зажима: 5,0 кН
• Макс. скорость ролика: 500 м/мин
• Точность центрирования: 0,04 мм
• Повторяемость: 0,01 мм
• Вес: 50 кг
• Установка цилиндра: боковой
