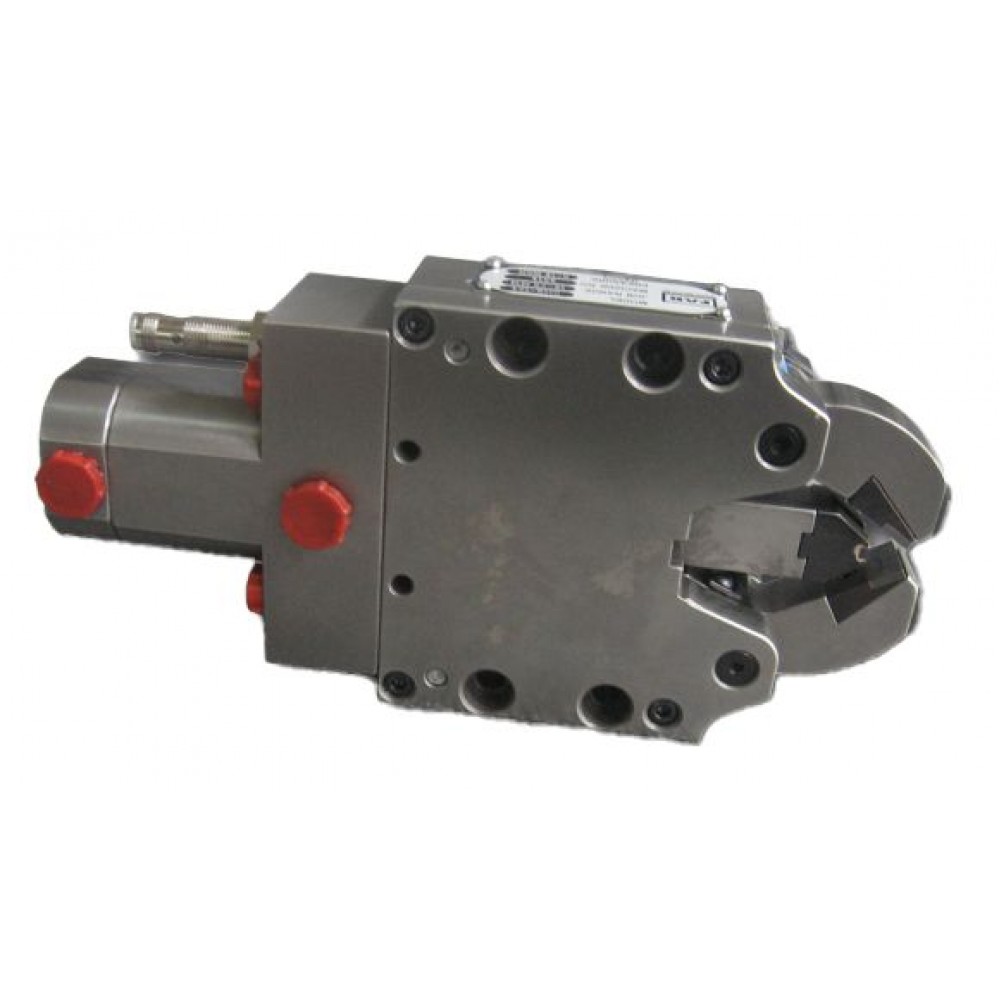

Люнет токарный самоцентрирующийся GHS1012A с диапазоном Ø 10–120 мм

Люнет токарный GHS1012A производства Kitagawa — самоцентрирующийся токарный люнет с рабочим диапазоном Ø 10–120 мм. Самоцентрирующаяся конструкция удерживает три ролика на равном удалении, что снимает необходимость ручной выверки центра. Конструкция отработана в реальном производстве и одинаково пригодна для неподвижной и следящей (travelling) установки.

Каждый из трёх роликов развивает усилие поджима до 10,0 кН, что удерживает вал от прогиба и вибрации даже при силовом резании. Точность центрирования по всему диапазону — 0,01 мм при повторяемости 0,003 мм. Масса люнета — около 42 кг.

Предназначен для поддержки валов при круглошлифовальной обработке, в том числе коленчатых и распределительных валов, обеспечивая стабильность центра во время съёма припуска.

Три ролика под 120° работают на растяжение к общему центру: чем больше усилие резания, тем стабильнее удерживается ось детали, а обработанная поверхность выходит без огранки и следов дробления.

• Самоцентрирующаяся конструкция с автоматической подстройкой роликов
• Точность центрирования 0,01 мм по всему диапазону
• Рабочий диапазон зажима Ø 10–120 мм
• Закалённые ролики и корпус для длительного срока службы

Закрепите люнет на направляющей станины или суппорте и грубо выставьте его корпус по оси шпинделя. Разместите вал так, чтобы поддерживаемый диаметр попадал в рабочий диапазон Ø 10–120 мм, и подайте рабочее давление на цилиндр — три ролика синхронно сойдутся к центру и обожмут заготовку. Проверьте радиальное биение индикатором, при необходимости подкорректируйте поджим, и только затем начинайте проходы. В следящем режиме люнет перемещается вслед за резцом, непрерывно поддерживая деталь у зоны резания.

• Биение длинного вала при точении: Установите люнет ближе к зоне резания и поджмите ролики до устранения радиального биения по индикатору.
• Смещение оси после снятия припуска: Проверьте центр повторно после черновых проходов — самоцентрирующий механизм подберёт новое положение роликов.

• Можно ли работать пневматикой вместо гидравлики? Да, привод цилиндра допускает как гидравлическое, так и пневматическое исполнение.
• Требуется ли смазка узла? Да, предусмотрена централизованная смазка; периодичность зависит от условий и накопления стружки.

• Диапазон центрирования: 10–120 мм
• Макс. усилие зажима: 10,0 кН
• Точность центрирования: 0,01 мм
• Повторяемость: 0,003 мм
• Вес: 42 кг
