Люнет токарный самоцентрирующийся FRUAB3.1 с диапазоном Ø 20–150 мм

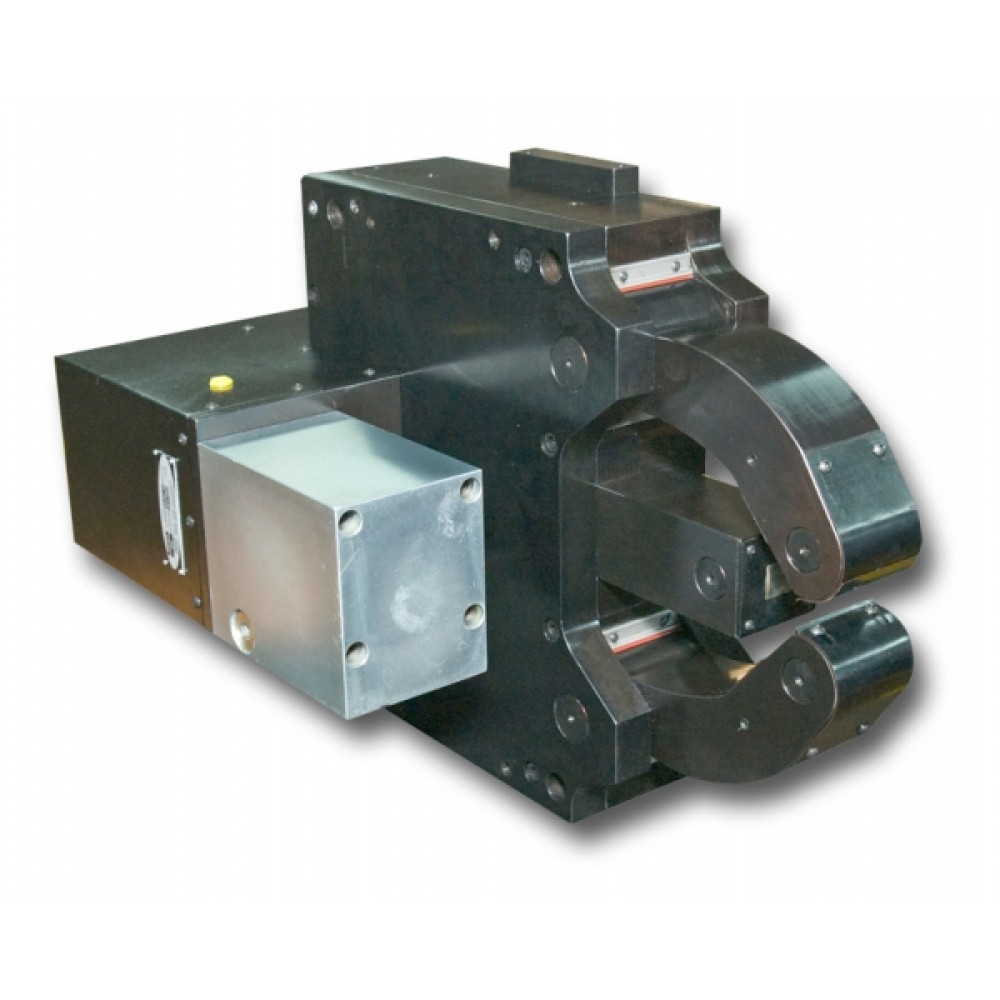

Люнет токарный FRUAB3.1 производства Kitagawa — самоцентрирующийся токарный люнет с рабочим диапазоном Ø 20–150 мм. Ролики сведены к общему центру автоматически — оператор не тратит время на подгонку под каждый диаметр. Верхнее плечо откидывается шире обычного, освобождая проём для вертикальной загрузки заготовки краном или порталом — удобно для автоматизированных линий.

Приводной цилиндр вынесен сбоку корпуса, что заметно сокращает габарит по длине и позволяет ставить люнет там, где сзади мешают ограждения или элементы станка. Каждый из трёх роликов развивает усилие поджима до 10,0 кН, что удерживает вал от прогиба и вибрации даже при силовом резании. Точность центрирования по всему диапазону — 0,04 мм при повторяемости 0,007 мм. Масса люнета — около 55 кг.

Предназначен для дополнительной опоры длинных и нежёстких валов, труб и прутков при токарной обработке — точении наружных и внутренних диаметров, подрезке торцов, сверлении. Максимальная линейная скорость ролика — 800 м/мин, поэтому опору можно держать и на высоких оборотах шпинделя.

Три ролика под 120° работают на растяжение к общему центру: чем больше усилие резания, тем стабильнее удерживается ось детали, а обработанная поверхность выходит без огранки и следов дробления.

• Самоцентрирующаяся конструкция с автоматической подстройкой роликов
• Точность центрирования 0,04 мм по всему диапазону
• Рабочий диапазон зажима Ø 20–150 мм
• Закалённые ролики и корпус для длительного срока службы

Закрепите люнет на направляющей станины или суппорте и грубо выставьте его корпус по оси шпинделя. Разместите вал так, чтобы поддерживаемый диаметр попадал в рабочий диапазон Ø 20–150 мм, и подайте рабочее давление на цилиндр — три ролика синхронно сойдутся к центру и обожмут заготовку. Проверьте радиальное биение индикатором, при необходимости подкорректируйте поджим, и только затем начинайте проходы. В следящем режиме люнет перемещается вслед за резцом, непрерывно поддерживая деталь у зоны резания.

• Смещение оси после снятия припуска: Проверьте центр повторно после черновых проходов — самоцентрирующий механизм подберёт новое положение роликов.
• Перегрев роликов на высоких оборотах: Не превышайте максимальную линейную скорость ролика и обеспечьте централизованную смазку узла.

• Как защитить ролики от стружки? Штатный комплект скребков и подвод сжатого воздуха предотвращают попадание стружки в зону контакта.
• Подходит ли люнет для подвижного (следящего) применения? Да, конструкция рассчитана как на неподвижную установку, так и на работу в следящем режиме вслед за суппортом.

• Диапазон центрирования: 20–150 мм
• Макс. усилие зажима: 10,0 кН
• Макс. скорость ролика: 800 м/мин
• Точность центрирования: 0,04 мм
• Повторяемость: 0,007 мм
• Вес: 55 кг
• Установка цилиндра: боковой
