Люнет токарный самоцентрирующийся FRU3.1 с диапазоном Ø 20–165 мм

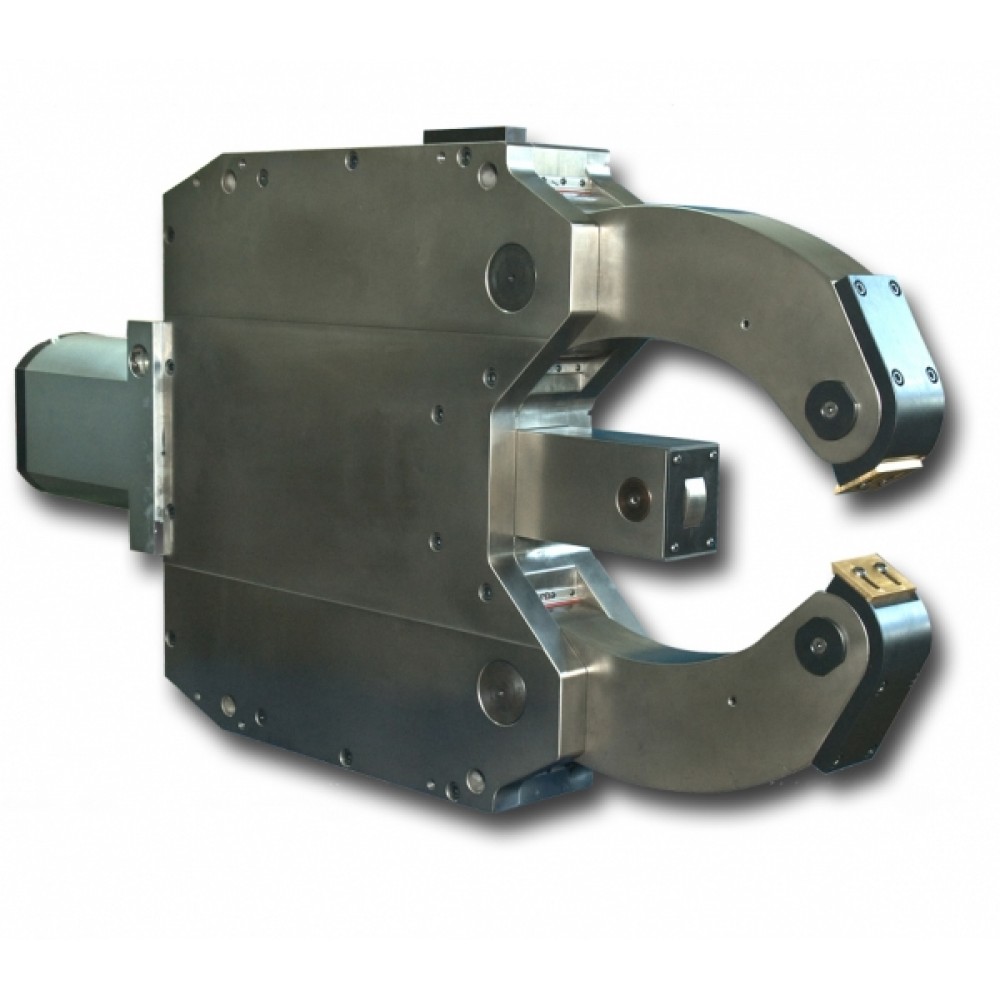

Люнет токарный FRU3.1 производства Kitagawa — самоцентрирующийся токарный люнет с рабочим диапазоном Ø 20–165 мм. Три точки опоры под 120° компенсируют прогиб заготовки и гасят вибрацию при резании. Конструкция отработана в реальном производстве и одинаково пригодна для неподвижной и следящей (travelling) установки.

Приводной цилиндр расположен в торце корпуса как осевое продолжение — классическая компоновка, дающая максимальное усилие поджима при простом подводе рабочей среды. Каждый из трёх роликов развивает усилие поджима до 10,0 кН, что удерживает вал от прогиба и вибрации даже при силовом резании. Точность центрирования по всему диапазону — 0,04 мм при повторяемости 0,007 мм. Масса люнета — около 48 кг.

Предназначен для дополнительной опоры длинных и нежёстких валов, труб и прутков при токарной обработке — точении наружных и внутренних диаметров, подрезке торцов, сверлении. Максимальная линейная скорость ролика — 800 м/мин, поэтому опору можно держать и на высоких оборотах шпинделя.

Три ролика под 120° работают на растяжение к общему центру: чем больше усилие резания, тем стабильнее удерживается ось детали, а обработанная поверхность выходит без огранки и следов дробления.

• Самоцентрирующаяся конструкция с автоматической подстройкой роликов
• Точность центрирования 0,04 мм по всему диапазону
• Рабочий диапазон зажима Ø 20–165 мм
• Закалённые ролики и корпус для длительного срока службы

Закрепите люнет на направляющей станины или суппорте и грубо выставьте его корпус по оси шпинделя. Разместите вал так, чтобы поддерживаемый диаметр попадал в рабочий диапазон Ø 20–165 мм, и подайте рабочее давление на цилиндр — три ролика синхронно сойдутся к центру и обожмут заготовку. Проверьте радиальное биение индикатором, при необходимости подкорректируйте поджим, и только затем начинайте проходы. В следящем режиме люнет перемещается вслед за резцом, непрерывно поддерживая деталь у зоны резания.

• Перегрев роликов на высоких оборотах: Не превышайте максимальную линейную скорость ролика и обеспечьте централизованную смазку узла.
• Следы от роликов на чистовой поверхности: Снизьте усилие зажима до минимально достаточного и примените ролики с более широкой опорной дорожкой.

• Что определяет диапазон зажимаемых диаметров? Типоразмер люнета: у каждой модели свой минимальный и максимальный Ø центрирования.
• Нужно ли вручную центрировать заготовку? Нет, ролики самоцентрируются к общей оси автоматически; ручная выверка не требуется.

• Диапазон центрирования: 20–165 мм
• Макс. усилие зажима: 10,0 кН
• Макс. скорость ролика: 800 м/мин
• Точность центрирования: 0,04 мм
• Повторяемость: 0,007 мм
• Вес: 48 кг
• Установка цилиндра: задний (торцевой)
