Люнет токарный самоцентрирующийся CS5.1 с диапазоном Ø 100–410 мм

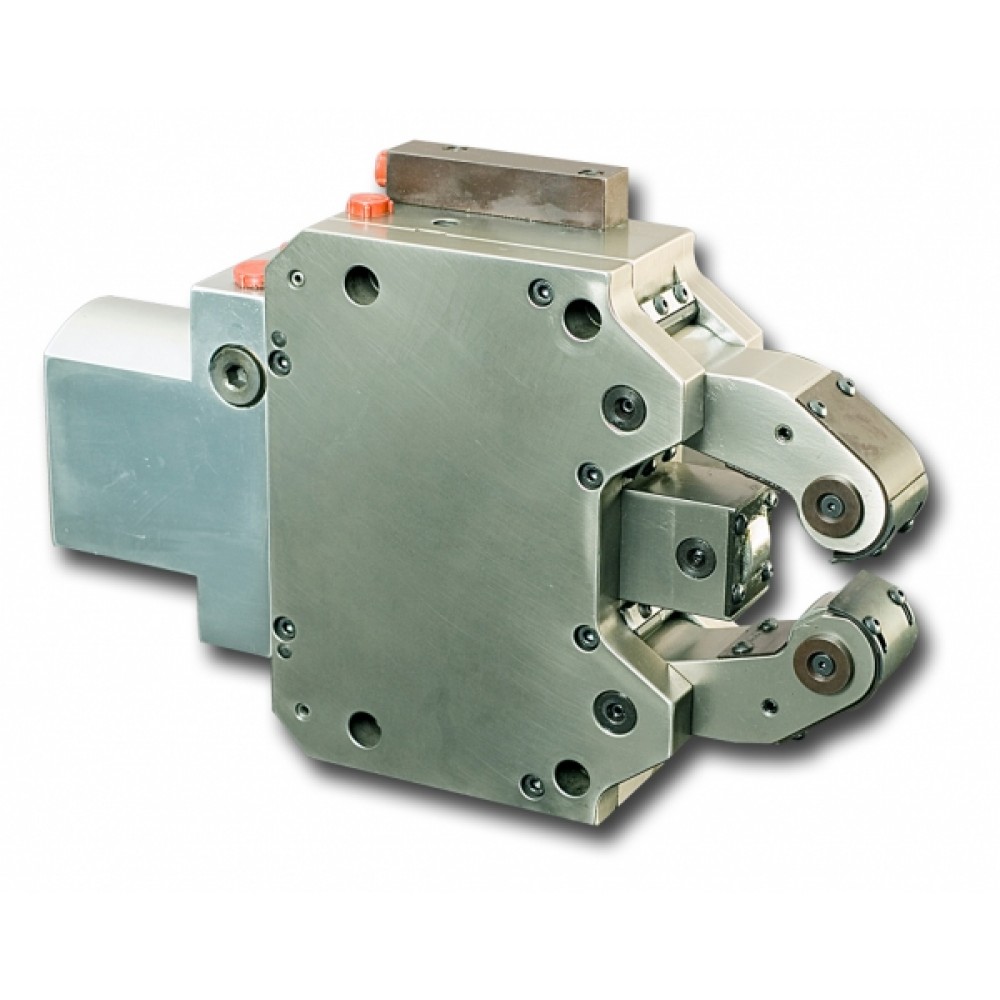

Люнет токарный CS5.1 производства Kitagawa — самоцентрирующийся токарный люнет с рабочим диапазоном Ø 100–410 мм. Три точки опоры под 120° компенсируют прогиб заготовки и гасят вибрацию при резании. Уменьшенные габариты корпуса сохраняют полное усилие зажима при экономии места на станине.

Каждый из трёх роликов развивает усилие поджима до 20,0 кН, что удерживает вал от прогиба и вибрации даже при силовом резании. Точность центрирования по всему диапазону — 0,06 мм при повторяемости 0,01 мм. Масса люнета — около 180 кг.

Предназначен для дополнительной опоры длинных и нежёстких валов, труб и прутков при токарной обработке — точении наружных и внутренних диаметров, подрезке торцов, сверлении. Максимальная линейная скорость ролика — 700 м/мин, поэтому опору можно держать и на высоких оборотах шпинделя.

Три ролика под 120° работают на растяжение к общему центру: чем больше усилие резания, тем стабильнее удерживается ось детали, а обработанная поверхность выходит без огранки и следов дробления.

• Самоцентрирующаяся конструкция с автоматической подстройкой роликов
• Точность центрирования 0,06 мм по всему диапазону
• Рабочий диапазон зажима Ø 100–410 мм
• Закалённые ролики и корпус для длительного срока службы

Закрепите люнет на направляющей станины или суппорте и грубо выставьте его корпус по оси шпинделя. Разместите вал так, чтобы поддерживаемый диаметр попадал в рабочий диапазон Ø 100–410 мм, и подайте рабочее давление на цилиндр — три ролика синхронно сойдутся к центру и обожмут заготовку. Проверьте радиальное биение индикатором, при необходимости подкорректируйте поджим, и только затем начинайте проходы. В следящем режиме люнет перемещается вслед за резцом, непрерывно поддерживая деталь у зоны резания.

• Перегрев роликов на высоких оборотах: Не превышайте максимальную линейную скорость ролика и обеспечьте централизованную смазку узла.
• Следы от роликов на чистовой поверхности: Снизьте усилие зажима до минимально достаточного и примените ролики с более широкой опорной дорожкой.

• Можно ли работать пневматикой вместо гидравлики? Да, привод цилиндра допускает как гидравлическое, так и пневматическое исполнение.
• Требуется ли смазка узла? Да, предусмотрена централизованная смазка; периодичность зависит от условий и накопления стружки.

• Диапазон центрирования: 100–410 мм
• Макс. усилие зажима: 20,0 кН
• Макс. скорость ролика: 700 м/мин
• Точность центрирования: 0,06 мм
• Повторяемость: 0,01 мм
• Вес: 180 кг
