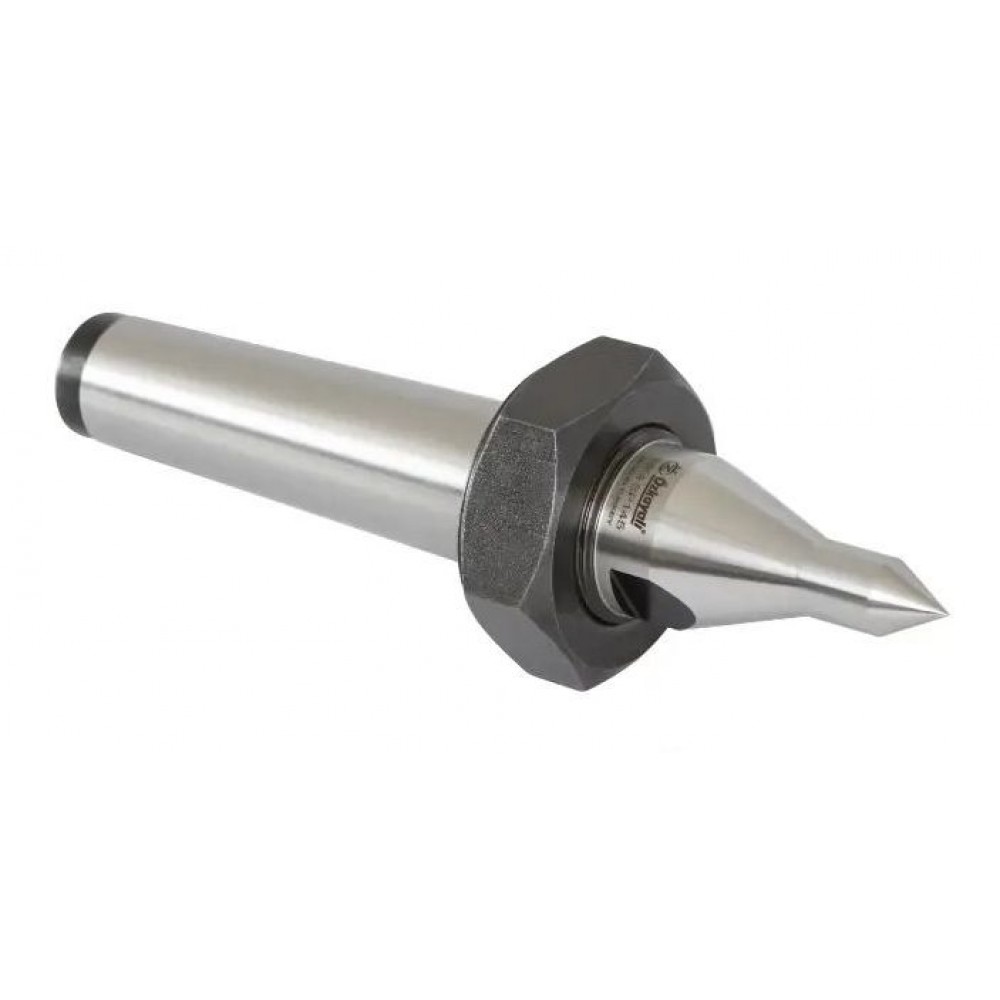

Центр вращающийся прецизионный SP145 с гайкой, хвостовик Конус Морзе 4, угол 60°

Центр вращающийся SP145

SP145 представляет собой обкатной (вращающийся) центр с гайкой: наконечник вращается вместе с заготовкой, устраняя трение в точке опоры. Основные параметры: хвостовик — Конус Морзе 4, угол наконечника 60°, масса 1.5 кг. Производитель — Ozkayali.

Назначение и область применения

Конструкция с упорной гайкой облегчает демонтаж центра из пиноли и точную регулировку осевого положения. Удобен там, где центр часто переставляют. Устанавливается в заднюю бабку токарного или токарно-фрезерного станка для поддержки заготовки при точении, шлифовании и нарезании резьбы.

Ключевые преимущества

• закалённый корпус и наконечник, стойкие к нагрузке и износу
• прецизионный подшипниковый узел для плавного хода
• хвостовик под Конус Морзе 4 — надёжная посадка в пиноли задней бабки
• стабильная геометрия при длительной работе
• упорная гайка для быстрого демонтажа и регулировки

Отличия исполнения

Главное отличие от простого упорного центра — встроенные подшипники, которые позволяют работать на скоростях, недоступных неподвижной опоре.

Как использовать

1. Очистите конусное гнездо пиноли задней бабки и хвостовик центра от стружки и масла.
2. Вставьте центр хвостовиком в пиноль до плотной посадки по конусу Конус Морзе 4.
3. Подведите заднюю бабку и введите наконечник в центровое отверстие детали с рабочим поджимом — без чрезмерного усилия.
4. Запустите шпиндель на малых оборотах, проверьте биение и отсутствие нагрева, затем выходите на рабочий режим.

Возможные сложности и их решение

• Подгар центрового отверстия. Проверьте смазку центрового отверстия и величину поджима; переход на вращающийся центр устраняет подгар от трения.
• Осевой люфт при обработке. Проверьте состояние подшипников и поджим задней бабки; при выработке подшипникового узла центр меняют.
• Биение и вибрация детали. Проверьте чистоту конусной посадки и центрового отверстия, отсутствие забоин; изношенный подшипник даёт биение — в этом случае центр подлежит замене.

Вопросы и ответы

Можно ли обрабатывать тяжёлые детали?

Для крупного веса и осевого усилия предназначены усиленные исполнения с большим конусом хвостовика.

Нужна ли смазка при установке?

Тонкий слой смазки на конусе хвостовика облегчает посадку и последующий демонтаж центра.

Что делать, если наконечник изношен?

В исполнениях со сменным наконечником меняют только его; в остальных случаях центр заменяют целиком.
