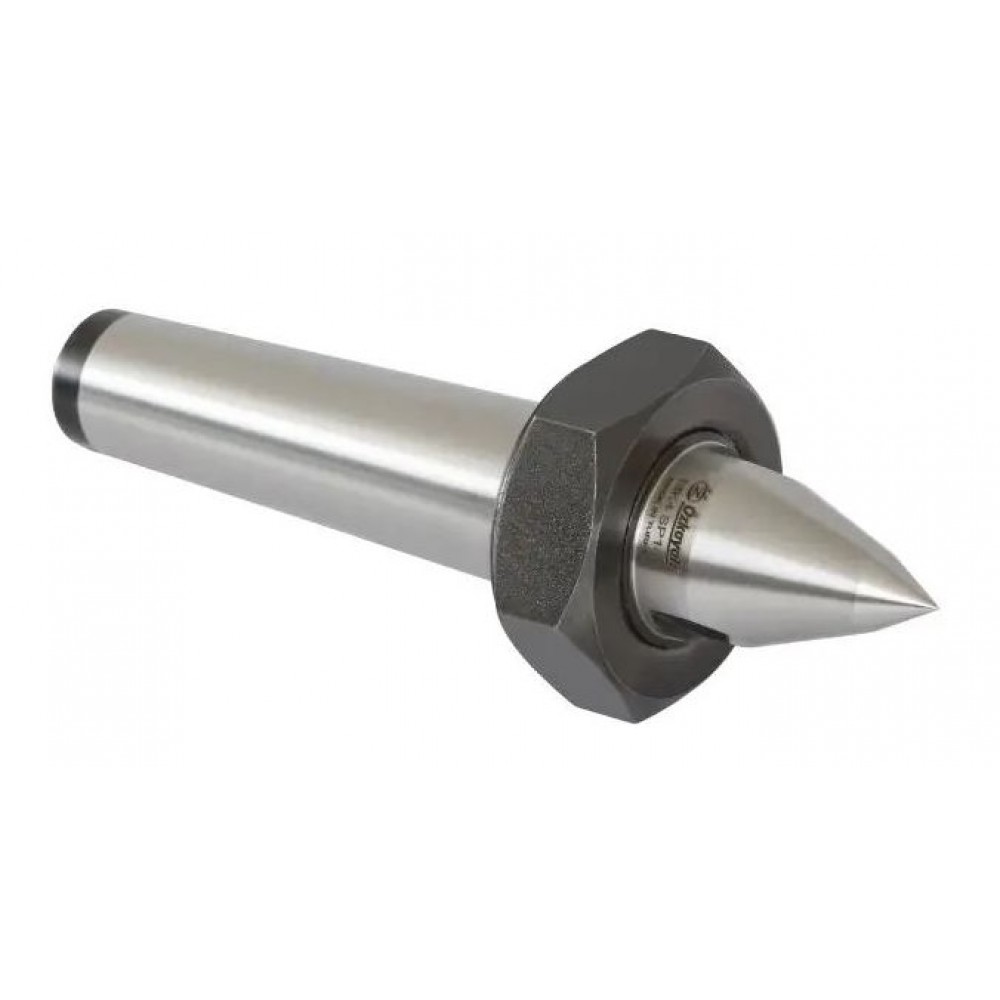

Центр вращающийся прецизионный SP141 с гайкой, хвостовик Конус Морзе 4, угол 60°

Центр вращающийся SP141

Вращающийся центр SP141 — надёжный опорный элемент с гайкой, который устанавливается в пиноль задней бабки и центрирует деталь при обточке. Основные параметры: хвостовик — Конус Морзе 4, угол наконечника 60°, масса 1.5 кг. Производитель — Ozkayali.

Назначение и область применения

Конструкция с упорной гайкой облегчает демонтаж центра из пиноли и точную регулировку осевого положения. Удобен там, где центр часто переставляют. Устанавливается в заднюю бабку токарного или токарно-фрезерного станка для поддержки заготовки при точении, шлифовании и нарезании резьбы.

Ключевые преимущества

• защита от загрязнений подшипникового узла
• вращающийся наконечник устраняет трение и износ в точке опоры
• точное центрирование заготовки и минимальное биение
• закалённый корпус и наконечник, стойкие к нагрузке и износу
• упорная гайка для быстрого демонтажа и регулировки

Отличия исполнения

По сравнению с базовыми центрами данное исполнение (с гайкой) оптимизировано под свою задачу — учитывайте это при подборе под конкретную деталь.

Как использовать

1. Убедитесь, что конус хвостовика (Конус Морзе 4) соответствует пиноли станка, поверхности чистые и без забоин.
2. Установите центр в пиноль, лёгким осевым усилием посадите его по конусу.
3. Совместите наконечник с центровым отверстием заготовки и создайте поджим маховиком задней бабки.
4. Сделайте контрольный проход на пониженной подаче, при необходимости подрегулируйте поджим по мере прогрева детали.

Возможные сложности и их решение

• Нагрев наконечника и заготовки. Ослабьте осевой поджим — при прогреве деталь удлиняется; для высоких оборотов используйте исполнение с твердосплавной вставкой или высокооборотное.
• Центр не садится в пиноль плотно. Убедитесь, что номер конуса Морзе совпадает с гнездом; очистите обе поверхности — стружка и масло с абразивом мешают посадке.
• Затруднённый демонтаж центра. Используйте выколотку через отверстие пиноли; исполнения с гайкой или лыской упрощают извлечение.

Вопросы и ответы

Подходит ли центр для станков с ЧПУ?

Да, вращающиеся центры применяются как на универсальных, так и на токарных станках с ЧПУ.

Как уменьшить биение при обработке?

Обеспечьте чистую конусную посадку, корректный поджим и исправный подшипниковый узел центра.

Как подобрать нужный конус Морзе?

По размеру конического гнезда пиноли задней бабки вашего станка — номер конуса центра должен совпадать с ним.
