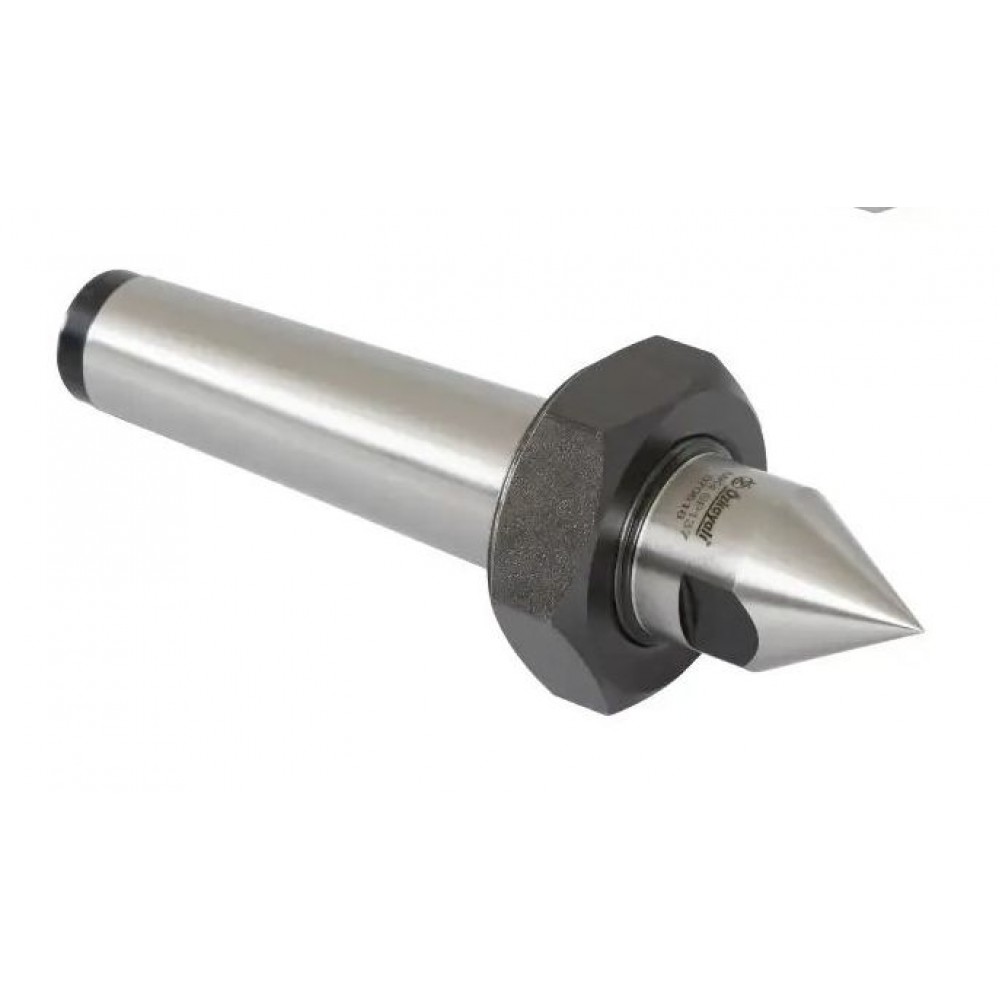

Центр вращающийся прецизионный SP136 с гайкой, хвостовик Конус Морзе 3, угол 60°

Центр вращающийся SP136

SP136 представляет собой обкатной (вращающийся) центр с гайкой: наконечник вращается вместе с заготовкой, устраняя трение в точке опоры. Основные параметры: хвостовик — Конус Морзе 3, угол наконечника 60°, масса 0.5 кг. Производитель — Ozkayali.

Назначение и область применения

Конструкция с упорной гайкой облегчает демонтаж центра из пиноли и точную регулировку осевого положения. Удобен там, где центр часто переставляют. Устанавливается в заднюю бабку токарного или токарно-фрезерного станка для поддержки заготовки при точении, шлифовании и нарезании резьбы.

Ключевые преимущества

• закалённый корпус и наконечник, стойкие к нагрузке и износу
• прецизионный подшипниковый узел для плавного хода
• хвостовик под Конус Морзе 3 — надёжная посадка в пиноли задней бабки
• стабильная геометрия при длительной работе
• упорная гайка для быстрого демонтажа и регулировки

Отличия исполнения

Главное отличие от простого упорного центра — встроенные подшипники, которые позволяют работать на скоростях, недоступных неподвижной опоре.

Как использовать

1. Очистите конусное гнездо пиноли задней бабки и хвостовик центра от стружки и масла.
2. Вставьте центр хвостовиком в пиноль до плотной посадки по конусу Конус Морзе 3.
3. Подведите заднюю бабку и введите наконечник в центровое отверстие детали с рабочим поджимом — без чрезмерного усилия.
4. Запустите шпиндель на малых оборотах, проверьте биение и отсутствие нагрева, затем выходите на рабочий режим.

Возможные сложности и их решение

• Центр не садится в пиноль плотно. Убедитесь, что номер конуса Морзе совпадает с гнездом; очистите обе поверхности — стружка и масло с абразивом мешают посадке.
• Затруднённый демонтаж центра. Используйте выколотку через отверстие пиноли; исполнения с гайкой или лыской упрощают извлечение.
• Подгар центрового отверстия. Проверьте смазку центрового отверстия и величину поджима; переход на вращающийся центр устраняет подгар от трения.

Вопросы и ответы

Как уменьшить биение при обработке?

Обеспечьте чистую конусную посадку, корректный поджим и исправный подшипниковый узел центра.

Как подобрать нужный конус Морзе?

По размеру конического гнезда пиноли задней бабки вашего станка — номер конуса центра должен совпадать с ним.

Чем вращающийся центр лучше неподвижного?

Наконечник вращается вместе с деталью, поэтому нет трения, нагрева и подгара — можно работать на высоких оборотах.
