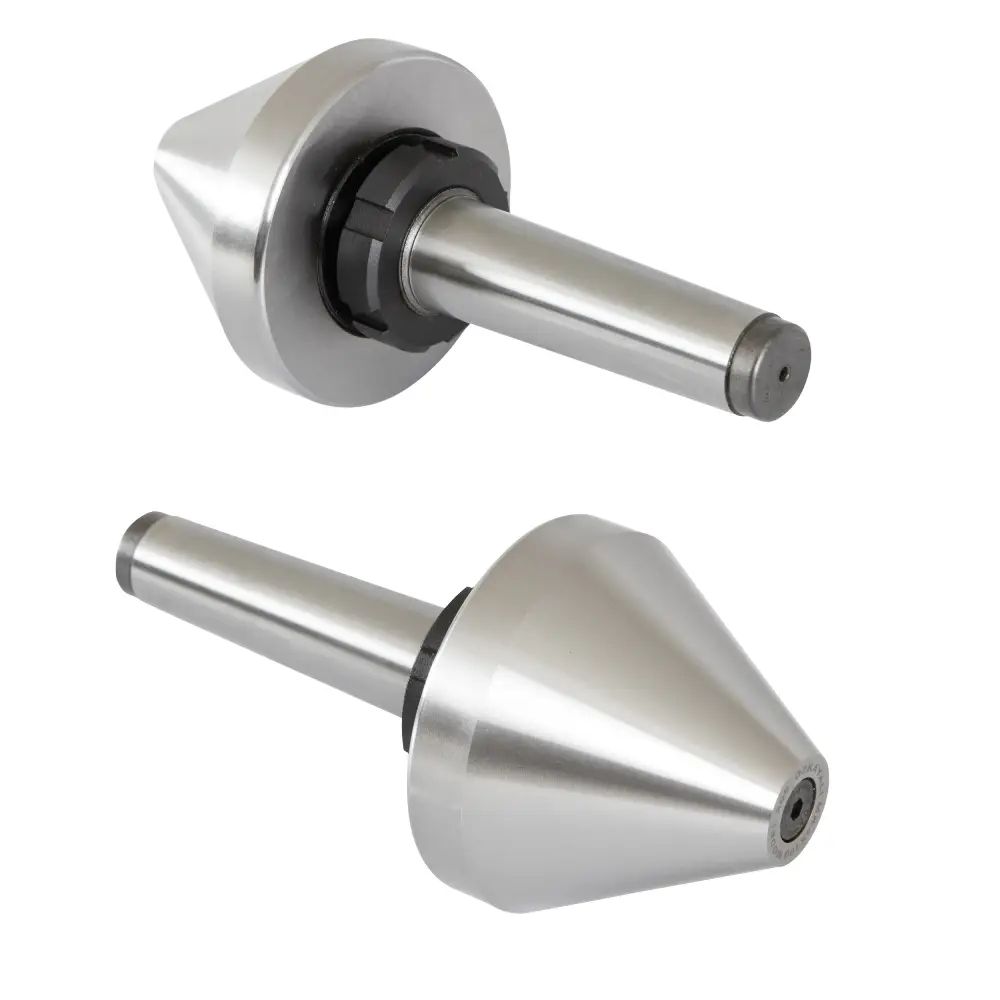

Центр вращающийся прецизионный SB2005 грибковый с винтом, хвостовик Конус Морзе 5, угол 70°, Ø200 мм

Центр вращающийся SB2005

Центр вращающийся SB2005 — оснастка грибковый с винтом для базирования детали в центрах токарного станка с опорой на встроенные подшипники. Основные параметры: хвостовик — Конус Морзе 5, угол наконечника 70°, наружный диаметр Ø200 мм, масса 18.5 кг. Производитель — Ozkayali.

Назначение и область применения

Грибковый наконечник фиксируется винтом, что повышает жёсткость узла и не даёт наконечнику смещаться под нагрузкой на крупных заготовках. Устанавливается в заднюю бабку токарного или токарно-фрезерного станка для поддержки заготовки при точении, шлифовании и нарезании резьбы.

Ключевые преимущества

• стабильная геометрия при длительной работе
• меньший нагрев детали на высоких оборотах
• защита от загрязнений подшипникового узла
• вращающийся наконечник устраняет трение и износ в точке опоры
• винтовая фиксация наконечника повышает жёсткость

Отличия исполнения

От исполнений другого типа модель отличается конструкцией наконечника: грибковый с винтом. Это определяет область применения и допустимую нагрузку.

Как использовать

1. Убедитесь, что конус хвостовика (Конус Морзе 5) соответствует пиноли станка, поверхности чистые и без забоин.
2. Установите центр в пиноль, лёгким осевым усилием посадите его по конусу.
3. Совместите наконечник с центровым отверстием заготовки и создайте поджим маховиком задней бабки.
4. Сделайте контрольный проход на пониженной подаче, при необходимости подрегулируйте поджим по мере прогрева детали.

Возможные сложности и их решение

• Нагрев наконечника и заготовки. Ослабьте осевой поджим — при прогреве деталь удлиняется; для высоких оборотов используйте исполнение с твердосплавной вставкой или высокооборотное.
• Центр не садится в пиноль плотно. Убедитесь, что номер конуса Морзе совпадает с гнездом; очистите обе поверхности — стружка и масло с абразивом мешают посадке.
• Затруднённый демонтаж центра. Используйте выколотку через отверстие пиноли; исполнения с гайкой или лыской упрощают извлечение.

Вопросы и ответы

Можно ли обрабатывать тяжёлые детали?

Для крупного веса и осевого усилия предназначены усиленные исполнения с большим конусом хвостовика.

Нужна ли смазка при установке?

Тонкий слой смазки на конусе хвостовика облегчает посадку и последующий демонтаж центра.

Что делать, если наконечник изношен?

В исполнениях со сменным наконечником меняют только его; в остальных случаях центр заменяют целиком.
