Центр вращающийся прецизионный C140 тонкий, хвостовик Конус Морзе 5, угол 60°, Ø60 мм

Центр вращающийся C140

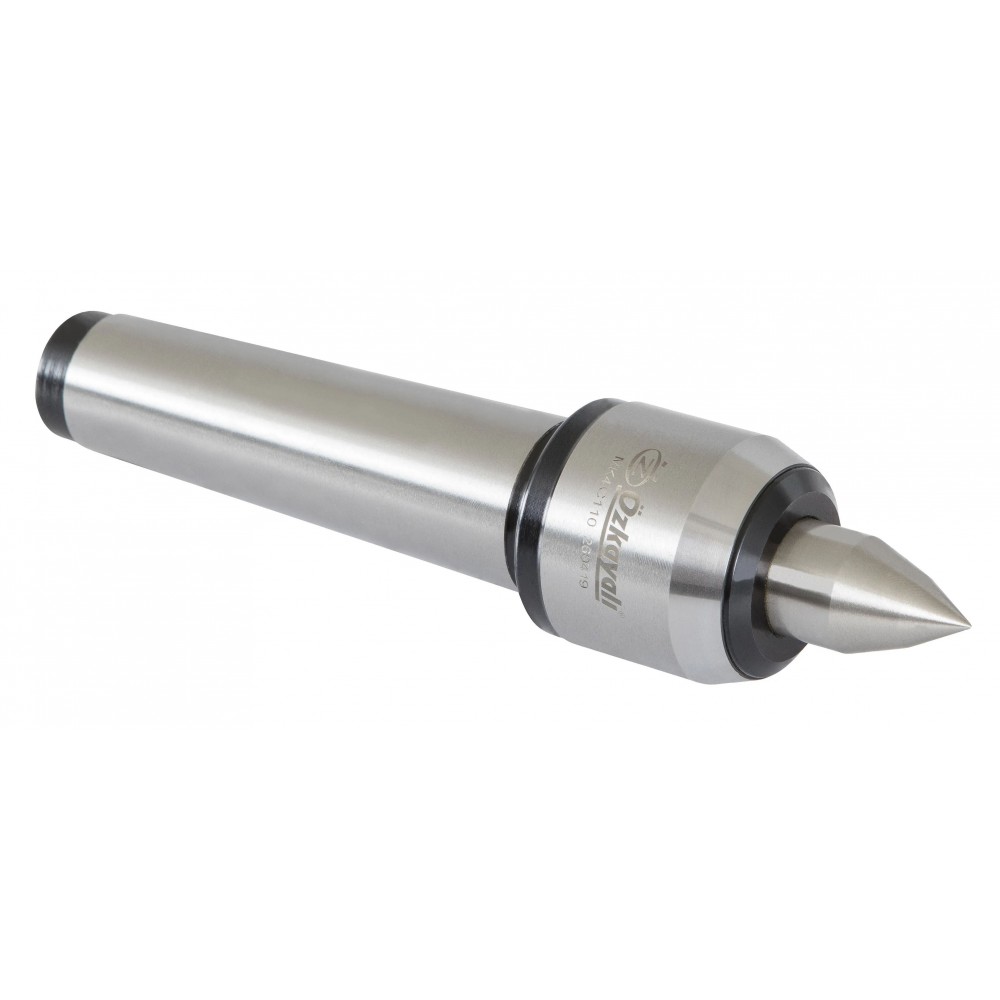

Модель C140 — вращающийся центр Ozkayali тонкий, предназначенный для поддержки заготовки со стороны задней бабки при токарной обработке. Основные параметры: хвостовик — Конус Морзе 5, угол наконечника 60°, наружный диаметр Ø60 мм, масса 3 кг. Производитель — Ozkayali.

Назначение и область применения

Уменьшенный диаметр корпуса и удлинённый наконечник дают доступ к деталям сложной формы и обработку вблизи торца, фланца или уступа. Устанавливается в заднюю бабку токарного или токарно-фрезерного станка для поддержки заготовки при точении, шлифовании и нарезании резьбы.

Ключевые преимущества

• хвостовик под Конус Морзе 5 — надёжная посадка в пиноли задней бабки
• стабильная геометрия при длительной работе
• меньший нагрев детали на высоких оборотах
• защита от загрязнений подшипникового узла
• тонкий корпус для доступа к труднодоступным местам

Отличия исполнения

В отличие от неподвижного центра, обкатной наконечник вращается вместе с деталью — это снимает трение, нагрев и подгар центрового отверстия на высоких оборотах.

Как использовать

1. Очистите конусное гнездо пиноли задней бабки и хвостовик центра от стружки и масла.
2. Вставьте центр хвостовиком в пиноль до плотной посадки по конусу Конус Морзе 5.
3. Подведите заднюю бабку и введите наконечник в центровое отверстие детали с рабочим поджимом — без чрезмерного усилия.
4. Запустите шпиндель на малых оборотах, проверьте биение и отсутствие нагрева, затем выходите на рабочий режим.

Возможные сложности и их решение

• Центр не садится в пиноль плотно. Убедитесь, что номер конуса Морзе совпадает с гнездом; очистите обе поверхности — стружка и масло с абразивом мешают посадке.
• Затруднённый демонтаж центра. Используйте выколотку через отверстие пиноли; исполнения с гайкой или лыской упрощают извлечение.
• Подгар центрового отверстия. Проверьте смазку центрового отверстия и величину поджима; переход на вращающийся центр устраняет подгар от трения.

Вопросы и ответы

Подходит ли центр для станков с ЧПУ?

Да, вращающиеся центры применяются как на универсальных, так и на токарных станках с ЧПУ.

Как уменьшить биение при обработке?

Обеспечьте чистую конусную посадку, корректный поджим и исправный подшипниковый узел центра.

Как подобрать нужный конус Морзе?

По размеру конического гнезда пиноли задней бабки вашего станка — номер конуса центра должен совпадать с ним.
