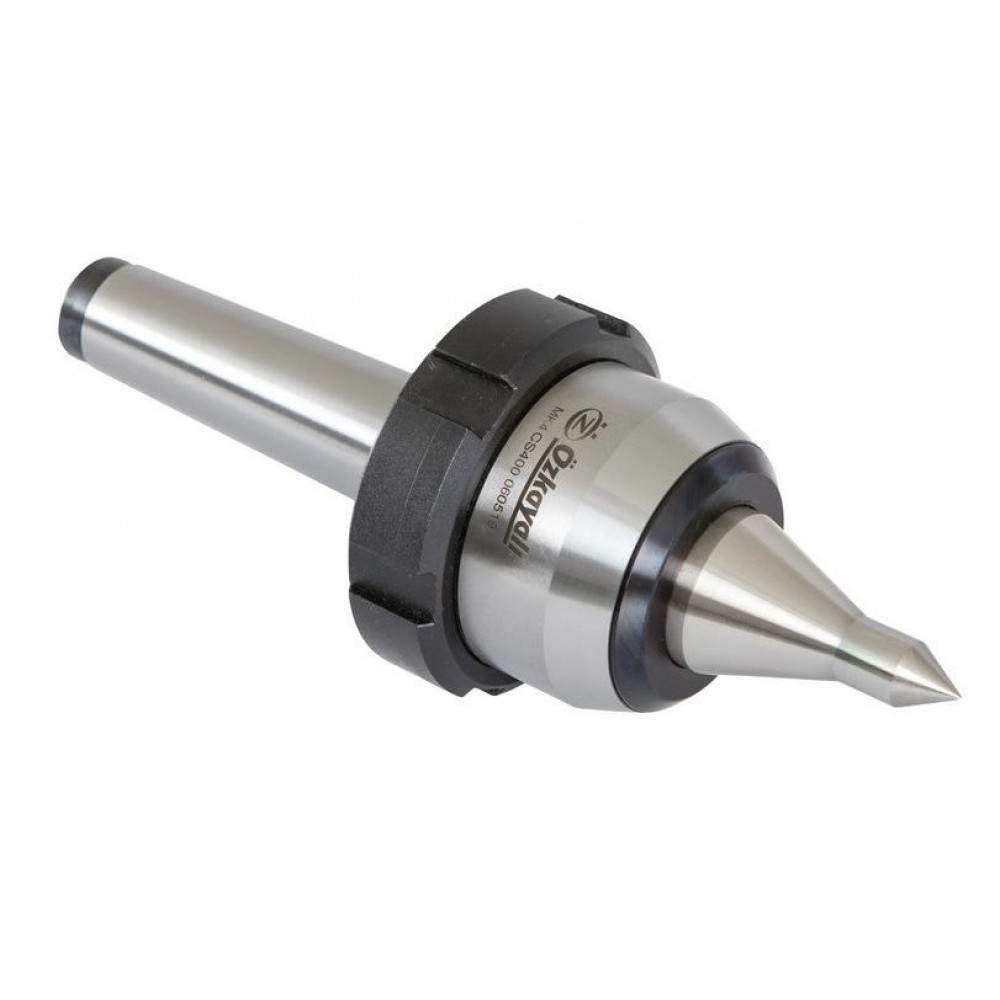

Центр вращающийся прецизионный C104 со сменными наконечниками, хвостовик Конус Морзе 4, Ø68 мм

Центр вращающийся C104

Центр вращающийся C104 — оснастка со сменными наконечниками для базирования детали в центрах токарного станка с опорой на встроенные подшипники. Основные параметры: хвостовик — Конус Морзе 4, сменный рабочий наконечник, наружный диаметр Ø68 мм, масса 1.5 кг. Производитель — Ozkayali.

Назначение и область применения

Позволяет менять только рабочий наконечник под конкретную деталь или взамен изношенного, не покупая центр целиком. Экономичное решение для парка станков. Устанавливается в заднюю бабку токарного или токарно-фрезерного станка для поддержки заготовки при точении, шлифовании и нарезании резьбы.

Ключевые преимущества

• точное центрирование заготовки и минимальное биение
• закалённый корпус и наконечник, стойкие к нагрузке и износу
• прецизионный подшипниковый узел для плавного хода
• хвостовик под Конус Морзе 4 — надёжная посадка в пиноли задней бабки
• замена только наконечника — экономия на оснастке

Отличия исполнения

От исполнений другого типа модель отличается конструкцией наконечника: со сменными наконечниками. Это определяет область применения и допустимую нагрузку.

Как использовать

1. Убедитесь, что конус хвостовика (Конус Морзе 4) соответствует пиноли станка, поверхности чистые и без забоин.
2. Установите центр в пиноль, лёгким осевым усилием посадите его по конусу.
3. Совместите наконечник с центровым отверстием заготовки и создайте поджим маховиком задней бабки.
4. Сделайте контрольный проход на пониженной подаче, при необходимости подрегулируйте поджим по мере прогрева детали.

Возможные сложности и их решение

• Осевой люфт при обработке. Проверьте состояние подшипников и поджим задней бабки; при выработке подшипникового узла центр меняют.
• Биение и вибрация детали. Проверьте чистоту конусной посадки и центрового отверстия, отсутствие забоин; изношенный подшипник даёт биение — в этом случае центр подлежит замене.
• Нагрев наконечника и заготовки. Ослабьте осевой поджим — при прогреве деталь удлиняется; для высоких оборотов используйте исполнение с твердосплавной вставкой или высокооборотное.

Вопросы и ответы

Чем вращающийся центр лучше неподвижного?

Наконечник вращается вместе с деталью, поэтому нет трения, нагрева и подгара — можно работать на высоких оборотах.

Какой угол наконечника выбрать?

Стандартный центровой угол — 60°; он соответствует большинству центровых отверстий по ГОСТ/DIN.

Можно ли обрабатывать тяжёлые детали?

Для крупного веса и осевого усилия предназначены усиленные исполнения с большим конусом хвостовика.
